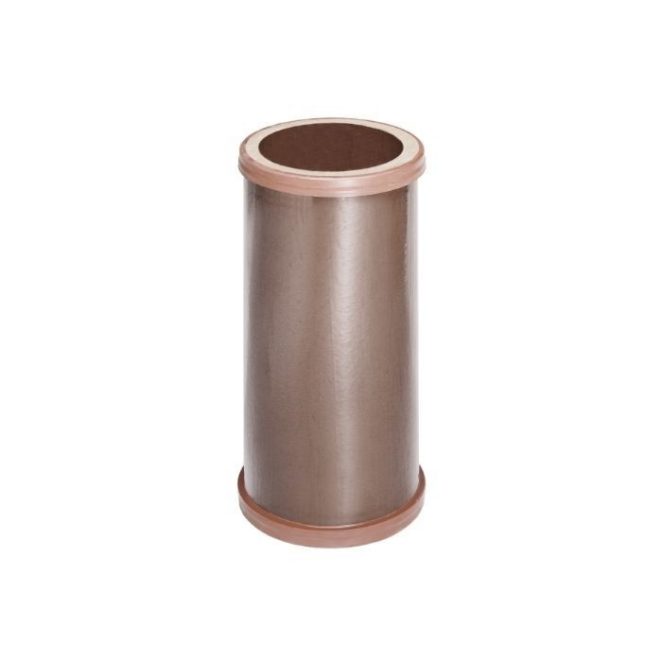

PENDELSTUK STROOMAFWAARTS (AZ)

KERA.Base & KERA.Pro

Pendelstukken worden gebruikt voor de productie van gelede verbindingen van bouwwerken zoals schachten of straatgeulen. Er wordt onderscheid gemaakt tussen pendelstukken voor de instroom (GZ) en de uitstroomzijde (GA) zoals voor de plaatsing in een bouwwerk (GE). Plaatsing stukken (GE) zijn geheel of gedeeltelijk ongeglazuurde, waardoor een dichte integratie in de putwand wordt gewaarborgd.

Producteigenschappen PENDELSTUK STROOMAFWAARTS (AZ)

Uitvoering Normale belasting (KERA.Base) en Hoge belasting (KERA.Pro)
Diameters DN 150 - DN 600 - Normale belasting
DN 200 - DN 800 - Hoge belasting
Dichting

L, K - Normale belasting
K - Hoge belasting
Verbindingssystemen C, F - Normale belasting
C - Hoge belasting

Materiaaleigenschappen PENDELSTUK STROOMAFWAARTS (AZ)



Slijtageweerstand am ≤ 0,25 mm
Buigsterkte 18 N/mm²
Biologische resistentie ja
Brandbaarheid niet ontvlambaar
Chemische bestendigheid pH 0 tot 14
Dichtheid 2,4 bar
Druksterkte min. 100 N/mm²
Elasticiteitsmodulus ~ 50.000 N/mm²
Vorstbestendigheid ja
Hardheid (volgens Mohs) ~ 7
Corrosiebestendigheid 0,05 l/m
Levensduur 100 jaar en meer
Ozonbestendigheid ja
Dwarsbuigingscoëfficiënt 0,25
Druksterkte afhankelijk van de nominale diameter 32 tot 120 kN/m
Verouderingsweerstand bij wisselende belasting ja
Thermische uitzettingscoëfficiënt K -1 ~ 5 x 10–6
Thermische geleidbaarheid ~1,2 W/m x K
Wandruwheid k 0,02 mm
Gewicht 22 kN/m³
Weerstand tegen hogedrukspoeling 280 bar
Treksterkte 10 tot 20 N/mm²

Functionele eigenschappen van de buisverbindingen

Afdichtingen zijn doorgaans onmisbaar voor de goede werking van de afvalwaterleiding en bevinden zich altijd op de meest kritische punten van technische systemen - bij de buisverbindingen. Essentiële functionele eigenschappen van de afdichting van gresbuizen worden hieronder beschreven.



Hoekigheid Bij het ontwerp moet rekening worden gehouden met zettingen in het steungebied, bijvoorbeeld door verzakking, grondwaterstroming of bebouwing. In gresmofverbindingen kunnen hoekverdraaiingen veilig worden bereikt. De dichtheid van de verbinding bij een hoekverdraaiing van de buizen is dus een belangrijk veiligheidsaspect. De minimumvoorschriften zijn gespecificeerd in EN 295 of ZP WN 295, afhankelijk van de nominale maat.
Continuïteit vloei De afmetingen zijn gegarandeerd in ZP WN 295.
Weerstand tegen schuifbelasting Een buisverbinding moet bestand zijn tegen een kortstondige- en een langstondige schuifbelasting wanneer zij wordt getest volgens EN 295-3:2012, punt 21.3. Op een buis moet een externe belasting worden uitgeoefend zodat op de verbinding een minimale schuifbelasting van 25 N/mm nominale afmeting wordt uitgeoefend. De verbinding moet gedurende 15 minuten bestand zijn tegen de testdrukken van 5 kPa (0,05 bar) en 50 kPa (0,5 bar) als bedoeld in EN 295-1:2013, punt 6.2.1, zonder zichtbare lekkage. Indien leidingen en verbindingen bestand moeten zijn tegen continu gebruik onder lage overdruk, moet de beproevingsdruk worden aangegeven. Een onderdeel mag slechts in één verbinding tegelijk worden getest. Verbindingen die deze test doorstaan worden ook als wortelbestendig beschouwd.
Weerstand tegen wortels Gresbuizen en hulpstukken zijn wortelbestendig; de wortelbestendigheid wordt bepaald met de schuifbelastingproef. De overeenkomstige eisen zijn bepaald in EN 295-3.


Normen en goedkeuringen

Norm EN 295-5
Aanvullende eisen
Bepaald door certificeringsregeling ZP WN 295.
Algemene opmerking Alle afmetingen - vooral in combinatie met producten van derden - moeten worden gecontroleerd of ze zijn gebaseerd op de specificaties van EN 295 en het certificeringsprogramma ZP WN 295. Onder voorbehoud van technische wijzigingen.
